首页产品展示 J65Y高压直流式Y型截止阀

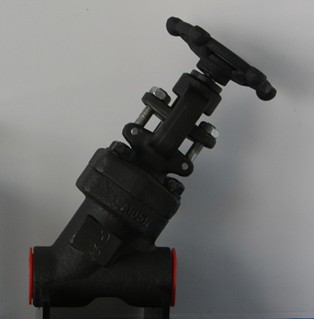

J65Y高压直流式Y型截止阀

『J65Y高压直流式Y型截止阀』供应商,本司供应的【高压截止阀】质量先行、价格合理、售后服务较完善。『J65Y高压直流式Y型截止阀』适用于轻重工业及楼宇管道。流体前进的道路上,让沧海阀门为您排忧解难!【高压截止阀】可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。产品名称J65Y高压直流式Y型截止阀产品型号J65Y公称通径DN10-

『J65Y高压直流式Y型截止阀』供应商,本司供应的【高压截止阀】质量先行、价格合理、售后服务较完善。『J65Y高压直流式Y型截止阀』适用于轻重工业及楼宇管


道。流体前进的道路上,让沧海阀门为您排忧解难!【高压截止阀可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设


备配套、电子工业,城建等领域。

产品名称
J65Y高压直流式Y型截止阀
产品型号
J65Y
公称通径
DN10-DN200mm
压力范围
16-32MPa
阀体材质
铸钢、锻钢、不锈钢

J65Y高压直流式Y型截止阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

J65Y高压直流式Y型截止阀制造按API 602,BS5352,ANSI/ASME B16.34.
试验与验收按API 598,标识按照MSS SP-25

J65Y高压直流式Y型截止阀结构型式

1、全通径或缩径;
2、明杆带支架;
3、两端自动调心的填料压套;
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖
5、本体倒密封;
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。


标准材质细表:

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

A182F22

A182F304(L)

A182F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

3

阀杆

A182 F6

A182F304(L)

A182F316(L)

4

密封螺母

A105

A182F304

A182F304(L)

A182F316(L)

5

填料

柔性石墨

PTFE

6

密封圈

F182F304L

A182F316(L)

7

提升螺母

A1942H

A1944

A1948

A1948M

8

填料压套

A276 420

A182 F304

9

填料压板

A216WCB

A351CF8

10

销钉

A276420

A182F304

11

活节螺栓

A193 B7

A193B16

A193B8

A1983 B8M

12

螺母

A1942H

A1944

A1948

A1948M

13

油嘴

A105

A182F22

A182F304(L)

A182F316(L)

14

阀杆螺母

A276 F410

15

阀盖

A105

A182F22

A182F304(L)

A182F316(L)

16

铭牌

SS

17

锁紧螺母

A1942H

A1944

A1948

A1948M

18

手轮

A197

19

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

20

适用温度

~29℃~425℃

~29℃~550℃

~29℃~200℃



主要连接尺寸及重量:

NPS

1/2"

3/4"

1"

11/4"

11/2"

2"

L

900Lb-1500Lb

140

140

140

178

178

216

2500Lb

186

186

186

232

232

279

H(开)

333

333

332

408

406

524

W

125

125

160

160

180

200

重量

900LB-1500LB

11.2

10.5

10.1

21.0

19.6

40.4

2500LB

12.3

11.6

10.8

28.0

26.4

43.8

产品订购须知:

1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。


2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:


1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求


3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关


4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置。


5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。


6.沧海阀门所有产品质保时间为:客户正式安装使用12个月之内或产品出厂18个月之内。
